手机摄像头是一种可以在手机上拍摄静态图片或短视频的摄像设备，也是手机的一项附加功能。手机摄像头模块由PCB板，FPC，镜头，镜头支架，支架，滤色镜，传感器等组成。所有组件都封装在一起，然后可以直接应用于智能手机的摄像头组件。

手机摄像头?？榈墓ぷ髟硎牵和ü低放纳愠【埃傻墓庋枷裢渡涞酱衅魃?，然后将光学图像转换为电信号，通过模数转换为数字信号。数字信号由DSP处理，然后发送到手机处理器进行处理，**转换为可以在手机屏幕上看到的图像。

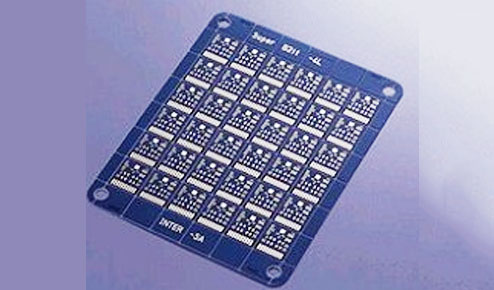

手机摄像头?？橛辛街址庾澳Ｊ剑?/span>COB和CSP。 COB（板载芯片）是指光敏芯片通过金线与基板粘合，然后将镜头和支架（或马达）粘合在基板上；通过SMT将CSP（即光敏芯片）焊接到基板，然后将镜头和支架（或马达）粘合到基板上则为CSP。尽管两者都被用作两种封装方式，但是它们在手机摄像头模块应用中具有不同的优缺点。

COB的优点：COB涉及图像传感器，透镜，透镜架，滤镜，马达，电路板，前后盖等的多次组装和封装测试，可以直接交付到组装工厂，并且具有更好的图像质量。优点是更好，更低的包装成本和更低的?？楦叨?，以及有效节省空间。

COB的缺点：在生产过程中容易受到污染，这需要更高的环境要求，更高的过程设备成本，较大的产量变化，较长的处理时间以及无法维修等，并且在跌落测试中很容易出现问题。生产过程缩短了，但这也意味着制造模块的技术难度将大大增加，这将影响成品率。

CSP封装的优点：CSP封装的芯片对清洁度的要求低，产量高，工艺设备成本低，并且由于玻璃覆盖而缩短了处理时间。

CSP封装的缺点：透光性差，价格昂贵，高度较高等。

实际上，CSP和COB之间的最大区别是CSP封装芯片的光敏表面由一层玻璃?；?，而COB则没有，这相当于裸芯片。与CSP封装相比，COB封装具有许多优势，尤其是在减少摄像头模块的高度方面。随着智能终端通常追求超薄，主要的?？橹圃焐桃蜒≡馛OB封装。但是，由于COB包装对无尘环境有很高的要求，因此当前产品的产量非常低。因此，为了确保合格率，国内相当多的制造商仍然使用CSP封装技术，许多公司同时使用这两种技术。

再确定芯片封装技术后，封装之后的检测方案也是尤为重要的，由于其封装的“小而精”，且封装完毕后是无法通过肉眼的或显微镜等常规手段进行质量检测的，因此X射线透视成像技术在芯片半导体检测领域就应运而生。通过Xray的特殊性能，可以“穿过外表看本质”，日联科技作为国内首屈一指的X-ray检测设备生产制造企业，正对芯片封装退出了微米级别检测方案，目前已得到业界的普遍好评。
